A NYÁK napja: apró rézösvények a zöld mezőn

Robert 2026.05.01.
11245 nyak - Cseh Robert / TavIR - NYÁK,nyak,pcb
--:-- / --:--
A NYÁK napja: apró rézösvények a zöld mezőn - Audio Reader
--:-- / --:--
„This is a TTS test sentence: The quick brown fox jumps over the lazy dog.”

In Firefox or unsupported browsers, the TTS voice may not be audible.

Mi az, ami lassan egy évszázada velünk van, mégis természetesnek vesszük?

Anyák napján virág kerül az asztalra. A NYÁK-napján meg előkerül a forrasztópáka.

A szóviccért nem jár irodalmi díj, de elektronikával foglalkozók körében megáll tőle egy pillanatra a páka a kézben. Mert ha van valami, ami szinte minden műhelyasztalon, kütyüben és készülékben ott van, mégsem beszélünk róla eleget, az bizony a NYÁK.

A nyomtatott áramköri lap furcsa szereplő. Nem úgy alkatrész, mint egy ellenállás, tranzisztor vagy mikrokontroller. Nem villan fel rajta a fény, nem mér hőmérsékletet, nem ad hangot, és többnyire nem is mozog. Csak ott fekszik zölden, barnán, kéken vagy feketén, és csendben viseli magán az egész kapcsolást.

Rajta ülnek az alkatrészek. Benne futnak a rézvezetők. Rajta keresztül jut el a jel oda, ahová kell. Ha jól dolgozik, észre sem vesszük. Ha rosszul, akkor kezdődik a nyomozás: szakadás, zárlat, hidegforrasztás, elnézett furat, rossz helyre vezetett sáv.

Aki épített már próbapanelen villogót, érzékelőt vagy Arduino-kiegészítőt, pontosan ismeri azt a pillanatot, amikor a sok kis átkötővezeték egyszer csak önálló életet kezd élni. Az első tíz vezeték még barátságosan és áttekinthetően követhető. A huszadiknál már jegyzetelünk. A harmincadiknál pedig óvatosan nyúlunk az egészhez, mert ha egy átkötés kicsúszik – kezdődhet a hibakeresés.

Ilyenkor érti meg az ember, miért volt óriási előrelépés, amikor az összeköttetések nem a levegőben kanyarogtak, hanem egy lap felületén, rendezett rézrajzolatként jelentek meg.

A NYÁK ezt a rendet hozta el. Nem tüntette el a villamosságtan törvényeit, nem javította ki helyettünk a rossz kapcsolási rajzot, és nem bocsátotta meg a figyelmetlen tervezést sem. De ad egy hordozót, amelyen az áramkör mechanikailag és elektromosan is felépíthető. Egy helyre kerül a rögzítés, az összeköttetés, a forrasztás és a későbbi javítás lehetősége.

Ezért találkozunk vele mindenütt: az Arduino-paneleken, a tápegységben, a rádióban, a kávéfőző vezérlésében, az autó elektronikájában, és abban a kis kütyüben is, amelyről már senki sem tudja, hogyan került a fiók mélyére.

A legszebb az egészben, hogy a NYÁK egyszerre egyszerű és komplikált. Első ránézésre csak egy lap rézcsíkokkal. Közelebbről vizsgálva már vezetősávok, forrszemek, átvezető furatok, szigetelő rétegek és feliratok rendezett összessége. Még közelebbről vizsgálva pedig kiderül, hogy minden apró döntés számít.

Milyen széles legyen a vezetősáv? Hol menjen a föld? Melyik oldalon fusson a jel? Elfér-e a csatlakozó? Marad-e hely a csavarhúzónak? Be lehet-e majd dugni azt a kábelt, amit a tervező a monitor előtt ülve még nagyon magabiztosan odaképzelt?

Ezért érdemes a NYÁK-ról külön beszélni. Nemcsak azért, mert az Anyák napja és a NYÁK napja közötti szóvicc túl csábító ahhoz, hogy kihagyjuk. Hanem azért is, mert aki megérti a nyomtatott áramköri lap szerepét, az más szemmel néz majd minden elektronikára.

Egy régi rádió belseje többé nem alkatrésztemető, hanem korának technikai lenyomata. Egy Arduino UNO nem csak „az a kék panel”, hanem tudatosan megtervezett kapcsolás hordozója. Egy saját készítésű panel pedig nem csak tárgy, hanem egy gondolat rézbe rajzolt változata.

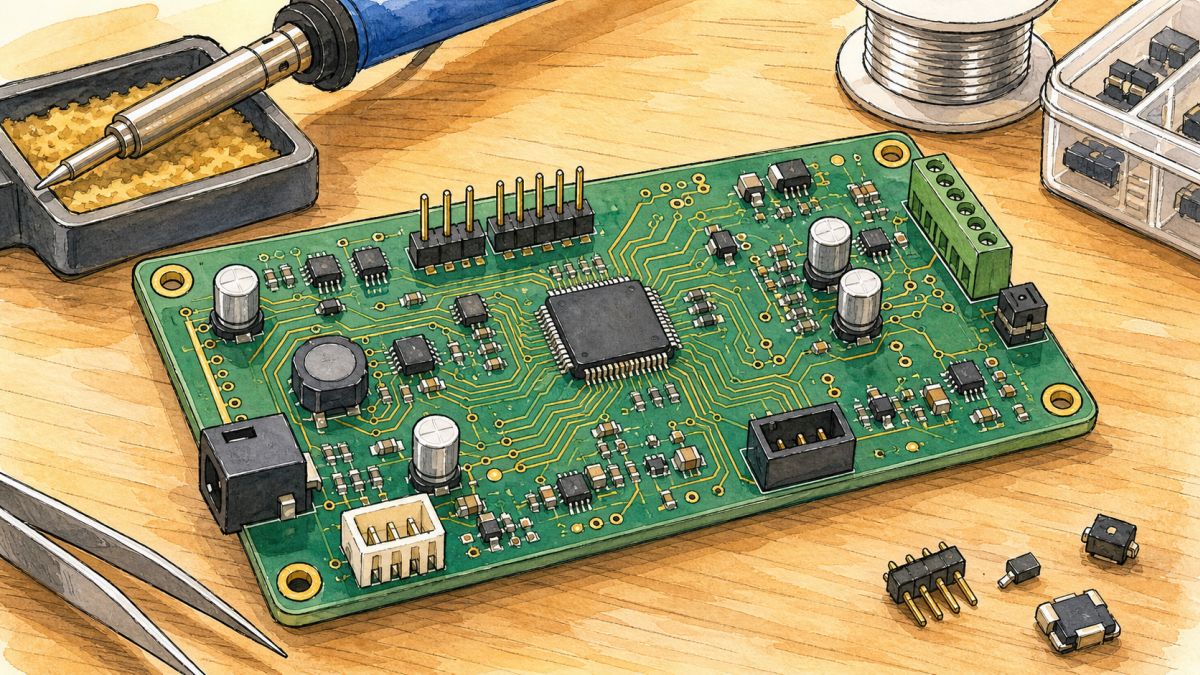

Nyomtatott áramkör a műhelyasztalon
Nyomtatott áramkör a műhelyasztalon – beültetés közben

Tartalomjegyzék

Toggle
  • Mi az a NYÁK valójában?
  • A vezetékrengetegtől a rendezett áramkörig
  • Akik lerakták a nyomtatott áramkör alapjait
  • Miért volt ez akkora fordulat?
  • NYÁK a mai hobbielektronikában
  • Az elfeledett hordozó, amely nélkül nincs modern elektronika

Mi az a NYÁK valójában?

A NYÁK betűszó a nyomtatott áramköri lap rövidítése. A név kicsit régiesnek hat, de tűpontos: olyan szigetelő hordozóról beszélünk, amelyen rézből kialakított vezetőpályák kötik össze az alkatrészeket.

Angolul PCB-nek nevezik, a printed circuit board kifejezésből. Mi maradjunk csak a magyar nevénél: NYÁK. Rövidebb is, ismerősebb is, és a műhelyben sem nagyon mondja senki, hogy „add ide azt a printed circuit boardot”. Legfeljebb akkor, ha szeretné, hogy furcsán nézzenek rá.

A legegyszerűbb NYÁK úgy képzelhető el, mint egy lapos szerelőfelület, ahol a vezetékek nem külön-külön futnak, hanem a felületre rögzített rézcsíkok formájában vannak elhelyezve. Ezeket nevezzük vezetősávoknak.

A vezetősáv azt a feladatot látja el, amit próbapanelen az átkötővezetékek: összeköti az egyik pontot a másikkal. Csakhogy itt nem összevissza fut, nem csúszik ki, nem keveredik össze a szomszédos vezetékkel, és ha jól tervezték meg, minden példányon ugyanott van a lapon.

A NYÁK-lap alapja valamilyen szigetelő hordozó. Régebbi panelekben gyakran papír-fenol alapanyaggal találkozunk, a mai hobbi elektronikában pedig sokszor üvegszál-erősítésű epoxi-laminátummal. Ezt szokták FR-4 néven emlegetni.

A hordozó lényege: mechanikailag tartja az alkatrészeket, villamosan pedig elszigeteli egymástól azokat a részeket, amelyeknek nem szabad kapcsolódniuk.

A hordozón eredetileg egy vékony, összefüggő rézfólia található. Ebből a rézből kerül kialakításra később a sok vezetősáv. A gyártás során a felesleges réz eltűnik, és csak ott marad meg, ahol a kapcsolási rajz szerint vezető kapcsolatnak kell lennie. Ezt a rézrajzolatot látjuk a panelen: néha vastagabb sávként, néha vékony, kanyargó vonalként, néha pedig szinte alig észrevehető részletként.

Ahol az alkatrész lába találkozik a panellel, ott rendszerint forrszem van. Ez egy rézzel borított kis felület, amelyhez forrasztással rögzítjük az alkatrészt.

Furatszerelt alkatrésznél a láb átmegy a panel furatán, és a másik oldalon forrasztjuk meg. Felületszerelt alkatrésznél nincs átmenő láb: az alkatrész közvetlenül a panel felszínén kialakított forrfelületre van forrasztva.

A felületszerelés ma már nagyon gyakori technika, de aki kézzel tanul forrasztani, többnyire még mindig furatszerelt alkatrészekkel kezdi az ismerkedést. Hálásabbak, jobban láthatók, könnyebben javíthatók. A kezdő kéznek ez nagyon sokat számít!

Kétoldalas vagy többrétegű paneleknél megjelenik egy másik fontos szereplő is: az átvezető furat. Ez olyan furat, amely villamos kapcsolatot teremt a panel egyik oldala és a másik oldala forrszemei között. Ha a panel több belső réteget is tartalmaz, akkor az átvezetés akár ezekhez is csatlakozhat.

Kezdőként elég annyit megjegyezni: az átvezető furat olyan, mint egy kis függőleges alagút a rézrétegek között. Nem alkatrészláb megy benne, hanem maga a kapcsolat folytatódik rajta keresztül.

A panelek jellegzetes színét többnyire nem maga az alapanyag adja, hanem a forrasztásgátló lakk. Ez az a zöld, kék, fekete, piros vagy éppen fehér réteg, amely a réz nagy részét lefedi.

A feladata nem pusztán esztétikai. Megakadályozza, hogy forrasztáskor az ón oda is szétfusson, ahová nem kellene. Védi a rezet az oxidációtól, és csökkenti a véletlen zárlatok esélyét. Ezért maradnak szabadon a forrszemek, miközben a vezetősávok nagy része fedve van.

A panelen gyakran fehér, sárga vagy más színű feliratokat is látunk. Ez a pozíciórajz, más néven feliratozás. Jelzi, hová kerül az R1 ellenállás, a C3 kondenzátor, az U1 integrált áramkör, vagy éppen melyik csatlakozóláb a GND és az 5V.

Ez sokszor alkatrész-életet ment a műhelyasztalon. Aki már dugott be fordítva csatlakozót, tett rossz helyre LED-et, vagy kereste, hová tűnt a 10 kΩ-os ellenállás a rajzon, az tudja, mennyit ér egy jól olvasható felirat.

A NYÁK tehát nem egyszerűen „az a lap, amire ráforrasztunk valamit”. Érdemesebb úgy nézni rá, mint az áramkör testére. Az alkatrészek adják a működés egyes szerveit, a vezetősávok kötik össze őket, a forrszemek biztosítják a rögzítést, a furatok átviszik a kapcsolatot egyik oldalról a másikra, a hordozó pedig mindezt egyben tartja.

Ha a kapcsolási rajz a gondolat, akkor a NYÁK a gondolat kézzelfogható alakja.

Műhelytipp: kezdőként könnyű csak a villamos kapcsolatokat figyelni, pedig a NYÁK egyben mechanikai terv is. Hiába jó a kapcsolási rajz, ha a csatlakozó rossz irányba néz, a csavarhely takarásba kerül, a kondenzátor beleütközik a doboz fedelébe, vagy a programozó-csatlakozóhoz nem férünk hozzá. A jó panel nemcsak működik, hanem szerelhető, mérhető, rögzíthető és később javítható is.

Ez a kettősség teszi izgalmassá. A NYÁK egyszerre rajz, szerkezet és munkadarab. Van benne villamosságtan, anyagismeret, kézügyesség, gyártástechnológia és egy kevés józan paraszti ész is.

Mert lehet bármilyen szép a kapcsolási rajz, ha a panelt nem lehet megforrasztani, nem fér a helyére, vagy az első csavar meghúzásakor elreped.

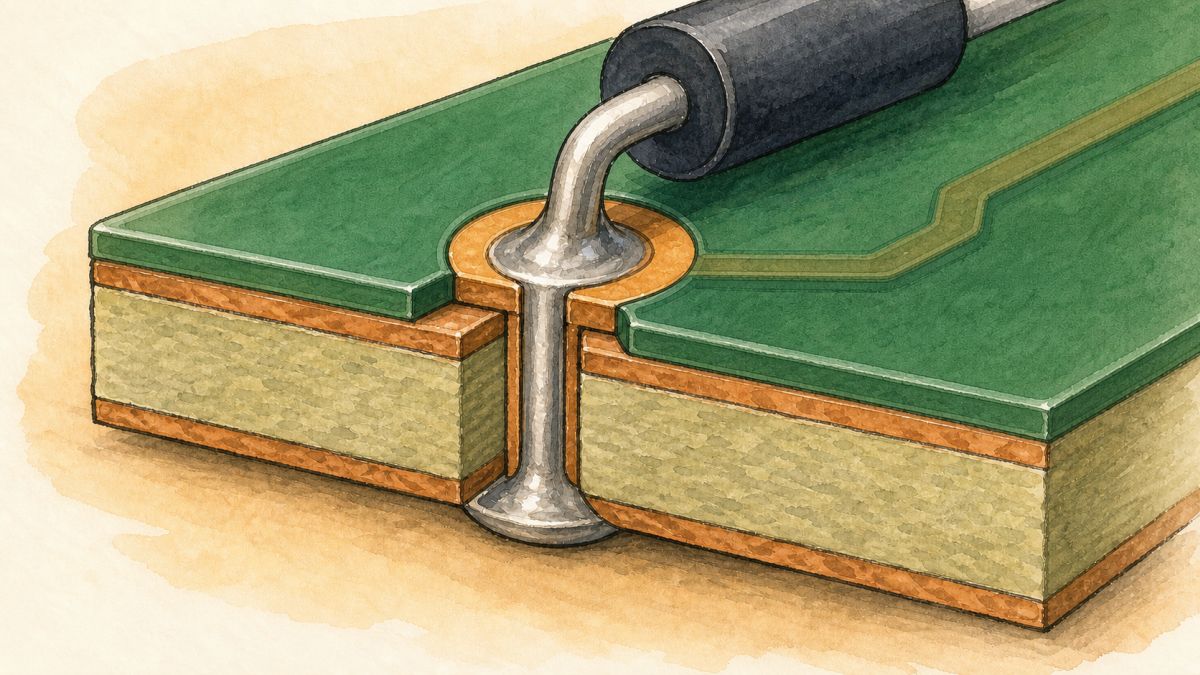

Forrasztási pont metszete
Hogyan néz ki egy THT (lábas) alkatrész beforrasztva a NyÁK lapon?

A vezetékrengetegtől a rendezett áramkörig

Mielőtt a NYÁK természetes része lett volna az elektronikának, az áramkörök sokkal inkább hasonlítottak gondosan összedrótozott szerkezetekre, mint mai, rendezett panelekre.

Az alkatrészeket valamilyen vázra, fémlapra, bakelit- vagy falapra rögzítették, majd a lábaikat vezetékekkel, forrasztással, csavaros kapcsokkal kötötték össze. A kapcsolás működött, de minden egyes darab sok kézi munkát kívánt. A hibakeresés pedig gyakran türelemjáték volt.

A régi rádiók, erősítők és mérőműszerek belsejében ma is látni ezt a régi világot. Egyik alkatrész innen indul, a másik oda hajlik, közben ellenállások, kondenzátorok és vezetékek keresztezik egymást.

Aki ilyet javított már, tudja: nem elég a kapcsolási rajzot nézni. Fejben is követni kell a huzalok útját. Hol megy a táp? Hol van a föld? Mi van ráforrasztva ugyanarra a pontra? És vajon az a barna vezeték eredetileg is ott futott, vagy már egy korábbi javítás eredménye?

Műhelytipp: régi készülékeknél különösen alattomos tud lenni, amikor a kapcsolás elvileg jó, de egy elöregedett forrasztás, megrepedezett szigetelés vagy rosszul visszahajtott alkatrészláb okozza a hibát. Ilyenkor nem a műszer hibás, hanem csak a használat, kopás, rezgések tették meg a hatásukat.

A kézi huzalozásnak persze volt előnye is. Nagyobb alkatrészeknél, csöves készülékeknél, javítható berendezéseknél ma sem teljesen idegen ez a gondolkodás. A szerelő látja, hová megy a vezeték, szükség esetén elvághatja, áthelyezheti, kicserélheti.

Egy egyedi műszerben vagy kísérleti összeállításban ez hasznos is lehet. Csakhogy ami egyetlen példánynál erény, az sorozatgyártásnál hamar nyűggé válik. Ha száz, ezer vagy tízezer azonos készüléket kell gyártani, nem lehet minden darabnál újra és újra emberi kézre, szemre és emlékezetre bízni a pontos és reprodukálható szerelést.

Ezen a ponton válik érthetővé, miért volt nagy ötlet a vezetékek „lapra költöztetése”.

Mi lenne, ha az összeköttetések nem külön vezetékekből állnának, hanem eleve a hordozón lennének kialakítva? Nem utólag vezetgetnénk a huzalokat, hanem a kapcsolási rajz alapján előre megrajzolnánk a vezetőpályákat. Ahol kapcsolat kell, ott réz marad. Ahol nem kell, ott nincs vezető anyag.

Egyszerű gondolatnak tűnik, de gyártástechnológiai szempontból óriási változást jelentett.

A nyomtatott áramkör nem egyetlen hirtelen ötletből született. Sok apró felismerés kellett hozzá: a síkban vezetett fémrétegek gondolata, a hordozóra vitt vezetőmintázat, a galvanikus megerősítés, majd a maratással kialakított rézrajzolat. Ezekről a következő fejezetben lesz szó részletesebben, mert itt most a lényeg más: a kapcsolat helye előre eldőlt.

Ha a rajz jó, akkor a gyártás során sok azonos példányt lehetett létrehozni. Ugyanott fut a vezetősáv, ugyanott van a forrszem, ugyanoda kerül az alkatrész. Ez az elektronikában nem kényelmi kérdés, hanem alapfeltétel. Egy kapcsolás nem attól jó, hogy egyszer véletlenül működik, hanem attól, hogy megtervezhetően, ellenőrizhetően és újra legyártható. És működik.

Persze a NYÁK nem egyik napról a másikra jelent meg. A régi módszerek sokáig helyet követeltek mellette, és bizonyos területeken ma is még jelen vannak.

Ilyen átmeneti, de nagyon érdekes technika volt a wire-wrap, magyarul a huzaltekeréses kötés. Ennél a módszernél az alkatrészek vagy foglalatok négyszögletes tüskéire vékony, szigetelt vezetéket tekertek fel. A lecsupaszított vezetékvég több menettel szorosan rátekeredett a tüskére, így forrasztás nélkül is megbízható villamos kapcsolat jött létre.

Használták távközlési berendezésekben, számítógépes hátlapokon, prototípusokban és kisebb sorozatokban is. Különösen ott volt gyakorlatilag alkalmazva, ahol a módosíthatóság fontosabb volt, mint a végletekig csökkentett méret.

A wire-wrap látványra olyan, mintha a rendezett káosz művészete lenne. Elöl az alkatrészek, hátul meg szabályos tüskesorok, közöttük színes huzalok rétegei. Nem olyan elegáns, mint egy mai többrétegű panel, de a maga idejében jól javítható megoldás volt.

Ha változott a kapcsolás, a vezetéket át lehetett kötni. Ha hiba volt, vissza lehetett követni. Ha prototípust kellett építeni, nem feltétlenül kellett megvárni egy új NYÁK gyártását.

Műhelytipp: a wire-wrap és a próbapanel közös tanulsága, hogy a módosíthatóság és a véglegesíthetőség ritkán jár kéz a kézben. Ami fejlesztés közben kényelmes, az kész eszközként sokszor bizonytalan vagy nehezen szerelhető. A NYÁK egyik nagy előnye éppen az, hogy a kipróbált kapcsolást rendezett, tartós formába lehet átültetni.

A vezetékrengetegből így lett rézrajzolat. Az áramkör nem a szerelő kezében nyerte el végső alakját, hanem a tervben. A NYÁK pedig több lett egyszerű hordozónál: az elektronika rendező elve lett.

A fejlődéstörténet
A kézi huzalozástól a nyomtatott áramköri lapig.

Akik lerakták a nyomtatott áramkör alapjait

A NYÁK történetében az a szép, hogy nincs benne egyetlen nagy, színpadias pillanat.

Nem úgy történt, hogy valaki feltartott egy zöld panelt, a terem elsötétült, megszólalt a zene, és másnaptól minden készülékben nyomtatott áramköri lap dolgozott. A valóság ennél sokkal emberibb: sok mérnök, sok próbálkozás, sok gyártási gond és sok apró felismerés kellett hozzá.

Az elektronika sokáig kézzel huzalozott világ volt. A kapcsolási rajz egy dolog volt, a kész szerkezet pedig egy másik: alkatrészek, csavarok, forrasztási pontok, huzalok és szerelési szokások együttese.

Ez működhetett, sőt jó kezekben nagyon szépen is működött. Csakhogy ahogy az áramkörök bonyolultabbak lettek, egyre sürgetőbbé vált a kérdés: hogyan lehet ugyanazt a kapcsolást sok példányban, kiszámíthatóan, kevesebb hibával megépíteni?

Albert Parker Hanson neve ezért kerül elő a NYÁK történetének elején. Ő még nem a mai értelemben vett, forrasztásgátló lakkal fedett, feliratozott, furatgalvanizált panelt rajzolta meg. Inkább egy gondolatot tett le az asztalra: síkban vezetett fémrétegek, szigetelőanyaggal elválasztva, rendezett felépítésben.

Ez még nem a mai NYÁK világa, de az irány már ismerős: vezetékek helyett vezetőrétegek, kuszaság helyett elrendezett szerkezet.

Itt érdemes egy pillanatra megállni. A technikatörténetben gyakori hiba, hogy mai szemmel visszanézve mindent túl egyértelműnek látunk. „Hát persze, réz a lapra, aztán kész.” Csakhogy akkoriban ez egyáltalán nem volt magától értetődő.

Más anyagok álltak rendelkezésre, más gyártási pontosság volt elérhető, és mások voltak az elektronikai készülékek igényei is. Amit ma egy hobbista megrajzol KiCadben, és néhány kattintással gyártásba küld, az akkor még anyagkísérletek, szabadalmi ötletek és gyártástechnológiai akadályok sorozata volt.

Charles Ducas már közelebb lépett ahhoz, amit nyomtatott huzalozásnak nevezhetünk. Az 1925-ben szabadalmaztatott eljárásában vezetőpályát alakítottak ki egy hordozófelületen, majd ezt galvanikus úton erősítették meg.

Ez fontos gondolat: nem csupán arról van szó, hogy egy vezetéket valahogy odarögzítünk a lapra, hanem arról, hogy a vezető útvonal előre megtervezett mintázatként jelenik meg.

Ez már egészen más gondolkodásmód. A kapcsolás nem utólag lesz „összedrótozva”, hanem a hordozó felületén eleve megjelenik a villamos összeköttetés. Mintha a régi huzalozás térbeli útvesztőjét valaki finoman lenyomta volna egy lapra.

A hasonlat persze sántít, mert a gyártás ennél sokkal bonyolultabb. A lényeg viszont érthető: a vezeték útja előre eldöntött, ismételhető, ellenőrizhető.

A harmadik név, amelyet szinte mindig megemlítenek, Paul Eisler. Az ő munkája már sokkal közelebb áll a modern nyomtatott áramköri laphoz. Eisler osztrák származású mérnök volt, és a nyomtatott áramkör történetében azért lett kulcsszereplő, mert a fémfóliából, szigetelő hordozóból és maratott vezetőpályákból álló gondolatot működő, gyártható irányba vitte.

Eisler története azért is érdekes, mert jól mutatja: egy jó műszaki ötlet önmagában még nem elég. Kell hozzá ipari igény, gyártási háttér, megfelelő anyag, piac, és nem utolsósorban olyan korszak, amely hajlandó befogadni az újat.

A harmincas években a nyomtatott áramkör gondolata már létezett, de a szélesebb elfogadása lassan haladt. A háborús és háború utáni elektronika, a rádiótechnika, majd később a tranzisztorok és az integrált áramkörök világa viszont egyre inkább kikényszerítette a kisebb, rendezettebb, jobban gyártható áramköröket.

Fontos azonban nem túlzásba esni a „feltaláló” szóval. A NYÁK nem egyetlen ember fejéből pattant ki teljes, mai formájában.

Hanson, Ducas és Eisler más-más oldalról járult hozzá ahhoz, amit ma természetesnek veszünk. Hanson a rétegezett, sík vezetők gondolatával előzte meg a korát. Ducas a vezető mintázat hordozón való kialakítását és megerősítését vitte fontos irányba. Eisler pedig a fémfóliás, maratással kialakított nyomtatott áramkör felé tett nagy lépést.

11245 nyak pcb - Cseh Robert / TavIR - NYÁK,nyak,pcb
A mai NYÁK több mérnöki ötlet találkozásából született meg; nem egyetlen pillanat, hanem hosszú fejlődési út eredménye.

Egyikük munkáját sem érdemes a másik rovására nagyítani. Együtt rajzolják ki azt az utat, amely a mai NYÁK-hoz vezetett.

A történet tanulsága egyszerű: a NYÁK nem csak gyártási trükk volt, hanem szemléletváltás.

Addig az áramkör sokszor a szerelő kezében nyerte el végső alakját. A nyomtatott áramköri lapnál viszont a terv, az elrendezés és a gyártás sokkal szorosabban összekapcsolódott. A kapcsolási rajz mellé felnőtt a fizikai terv: hol legyen az alkatrész, merre fusson a vezetősáv, hol legyen a furat, hogyan lehet majd forrasztani, javítani, dobozolni.

Ezért érdekes a NYÁK története. Nem nagy szavaktól lesz érdekes, hanem attól, hogy ma is ugyanazokat a kérdéseket tesszük fel, csak kisebb méretben és jobb eszközökkel.

Hová tegyem a csatlakozót? Merre vezessem a tápot? Elfér a kondenzátor? Nem lesz túl közel két forrszem? Meg tudom majd mérni, ha elromlik?

Ezek a kérdések kötik össze a régi műhelyeket a mai hobbielektronikával.

Miért volt ez akkora fordulat?

A NYÁK jelentőségét könnyű alábecsülni, mert a végeredmény olyan egyszerűnek látszik. Van egy lap, rajta rézcsíkokkal. Mi ebben a nagy ügy?

Aki viszont épített már kapcsolást úgy, hogy az alkatrészek között minden összeköttetés külön vezetéken futott, az pontosan érzi a különbséget. A NYÁK nem csak laposabbá tette az áramkört. Rendet, ismételhetőséget és gyárthatóságot vitt oda, ahol korábban sokszor kézügyesség, türelem és szerelési fegyelem tartotta össze a világot.

A régi, ponttól pontig huzalozott készülékekben minden kapcsolat kézzel készült. Egy rádió, erősítő vagy mérőműszer belseje gyakran valóságos térbeli kapcsolási rajz volt.

A szerelőnek nemcsak azt kellett tudnia, melyik alkatrész hová tartozik, hanem azt is, merre vezesse a huzalt, hol rögzítse, mi mellett ne fusson el, és hol ne okozzon később bajt. Egy gyakorlott műszerész ezt szépen megoldotta. A gond ott kezdődött, amikor ugyanebből nem egy darab kellett, hanem száz, ezer vagy még több.

A NYÁK egyik legnagyobb erénye az lett, hogy a kapcsolatok helye előre eldőlt. Nem a szerelő pillanatnyi döntésein múlt, merre fut egy vezeték, hanem a terven. A vezetősáv ugyanott haladt az első, a tizedik és az ezredik panelen is. Ugyanott volt a forrszem, ugyanott az átvezető furat, ugyanoda került az ellenállás és a csatlakozó.

Ez nem csupán kényelmesebb gyártást jelentett, hanem kiszámíthatóbb működést is.

Egy kapcsolás akkor válik igazán használható termékké, amikor nemcsak egyszer működik, hanem újra és újra ugyanúgy megépíthető. A próbapanelen összeállított áramkör öröm, mert gyorsan életre kel. A forrasztott prototípus már komolyabb dolog. A jól megtervezett NYÁK viszont egy újabb lépcső: ott a kapcsolás már nemcsak ötlet, hanem szerkezet.

Megfogható. Beépíthető. Rögzíthető. Szállítható. Javítható.

A méretcsökkenés szintén látványos következmény volt. Ha a vezetékek nem a levegőben kanyarognak, hanem vékony rézvezetősávként futnak a hordozón, az egész áramkör tömörebb lehet.

A kisebb méret pedig az elektronikában sok mindent magával hoz: rövidebb jelutakat, kevesebb mechanikai bizonytalanságot, egyszerűbb szerelést és kisebb készülékházat. Nem véletlen, hogy a nyomtatott áramköri lapok fejlődése szorosan összekapcsolódott a rádiótechnika, a katonai elektronika, később pedig a tranzisztoros és integrált áramkörös készülékek terjedésével.

A NYÁK másik nagy ajándéka a hiba ismételhetősége volt. Ez elsőre furcsán hangzik, pedig a műszaki világban nagyon fontos.

Ha minden darab másképp van huzalozva, akkor minden hiba is kicsit másképp viselkedhet. Ha viszont a panelek azonos terv alapján készülnek, akkor egy tervezési hiba ugyan kellemetlen, de legalább felismerhető, javítható és dokumentálható.

A következő változatban módosítható a vezetősáv, arrébb tehető az alkatrész, nagyobbra vehető a furat, szélesebbre rajzolható a tápvezeték. Ez a fejlesztés egyik alapja: nem találgatunk a káoszban, hanem javítunk egy terven.

A javíthatóság is más értelmet nyert. Egy jó panelen a szerelő látja, hol van az alkatrész, mit jelöl a felirat, melyik ponton lehet mérni, merre halad a vezetősáv.

Persze egy zsúfolt, többrétegű, modern panelnél ez már nem mindig ilyen romantikus szemléletű. Ott sok kapcsolat belső rétegben fut, a forrasztási pontok aprók, az alkatrészek néha szabad szemmel alig olvashatók. De az alapelv megmaradt: a NYÁK terv alapján készült tárgy, nem véletlenül kialakult huzalkupac.

Az is fontos, hogy a NYÁK nemcsak villamos kapcsolatokat hordoz, hanem mechanikai rendet is ad. Az alkatrész nem lebeg, hanem helye van. A csatlakozó nem „valahol kilóg”, hanem adott irányba néz. A furatok rögzítési pontokat adnak. A panel mérete illeszkedhet a dobozhoz. A kezelőszervek, LED-ek, nyomógombok, sorkapcsok pontosan oda kerülhetnek, ahol a használat megkívánja.

Ettől válik az elektronika nemcsak működő kapcsolássá, hanem beépíthető eszközzé.

A tervezés ezzel együtt komolyabb felelősséggé is vált. A kézi huzalozásnál sok mindent lehetett szerelés közben igazítani. A NYÁK-nál a döntések nagy része előre megszületik.

Ha túl vékony a nagyáramú vezetősáv, az baj. Ha túl kicsi a távolság két nagyobb feszültségű pont között, az veszélyes lehet. Ha a hőtermelő alkatrész mellé érzékeny áramköri rész kerül, később furcsa hibák jöhetnek.

Az ipari NYÁK-tervezésben ezért szabványok és ajánlások segítik a vezetősávok, távolságok, furatok, anyagok és gyártási követelmények meghatározását. Hobbiszinten nem szabványkötetek között kell kezdeni, de az alapgondolkodást érdemes átvenni.

A tápvezeték ne legyen hajszálvékony. A forrszem legyen kézzel is forrasztható. A csatlakozóhoz férjünk hozzá. A felirat ne az alkatrész alá kerüljön. A rögzítőfurat körül maradjon hely a csavarnak.

Egyszerű szabályok ezek, mégis rengeteg bosszúságtól mentenek meg.

A NYÁK forradalma tehát nem abban állt, hogy a vezetékből rézcsík lett. Hanem abban, hogy az elektronika tervezhetőbbé vált. A kapcsolási rajz mellé odakerült a fizikai elrendezés. A műhelyasztalon összerakott ötletből gyártható panel lett. A kézzel kialakított huzalozásból ismételhető rézrajzolat született.

Ez a váltás tette lehetővé, hogy az elektronika kisebb, olcsóbb, megbízhatóbb és nagyobb darabszámban előállítható legyen.

Aki ma egy Arduino mellé kis illesztőpanelt, érzékelőmodult vagy relés kimenetet tervez, ugyanennek a történetnek válik a részévé. De már nem kell gyárat alapítani, nem kell vegyészmérnöknek lenni, és nem kell húsz év rádiótechnikai gyakorlat.

De ugyanazt a gondolkodást tanuljuk: előbb működjön a kapcsolás, aztán legyen belőle rendezett, szerelhető, megismételhető panel.

De ha nincs rendesen megtervezve, akkor a legszebb program, a legpontosabb szenzor és a legdrágább mikrokontroller is csak bosszúságot okoz. Míg egy jó NYÁK egyszerűen működik. A műszaki világban ennél nagyobb elismerés kevés van.

A breadboardtól a nyomtatott áramkörig
A próbapanel a kísérletezés terepe, a NYÁK a bevált kapcsolás tartós formája.

NYÁK a mai hobbielektronikában

A NYÁK történetét könnyű múzeumi üvegen keresztül látni: régi rádiók, szabadalmak, háború utáni ipar, nagy mérnöknevek. Csakhogy a nyomtatott áramköri lap nem maradt a vitrinben.

Ott van előttünk a műhelyasztalon, a tanteremben, a fiókban, a be nem fejezett dobozolás alatt, és igen: ott van minden Arduino-panelen is.

Az Arduino ebből a szempontból nagyon hálás taneszköz. Nemcsak azért, mert könnyű vele elindulni, hanem mert kézbe adja a NYÁK gondolatát. Az Arduino UNO például nem „egy chip”, hanem gondosan elrendezett áramkör egy nyomtatott áramköri lapon: mikrokontrollerrel, digitális és analóg csatlakozásokkal, USB-csatlakozóval, tápcsatlakozóval, programozócsatlakozóval és reset gombbal.

Ha ránézünk egy Arduino UNO-ra, elsőre talán a csatlakozósorokat látjuk. Aztán a nagyobb tokot, az USB-aljzatot, a tápcsatlakozót, a kvarcot vagy rezonátort, a LED-eket.

De ha kicsit közelebb hajolunk, előbújik a valódi tananyag: a vezetősávok, a forrszemek, a feliratok, a furatok, a földelés és a tápvezetés. Egy ilyen panel nemcsak használati tárgy, hanem jó szemléltető eszköz is. Megmutatja, hogyan lesz a kapcsolási rajzból kézzelfogható elektronika.

A hobbielektronika általában nem saját NYÁK-kal kezdődik. És ez így van jól.

Először ott a próbapanel. Gyors, szelíd, türelmes eszköz: bedugjuk az ellenállást, mellé a LED-et, összekötjük néhány vezetékkel, és már villog is valami. Kezdésnek ennél jobb aligha kell. A próbapanel megtanít arra, hogy a kapcsolás nem elvont rajz, hanem áramutak, feszültségszintek, érintkezések és apró tévedések együttese.

Aztán eljön az a pont, amikor a próbapanel már nem a barátunk, hanem egy háklis és megbízhatatlan lakótárs.

A jumpervezeték kilazul. A modul ferdén áll. Egy érintkezés tegnap még jó volt, ma már nem az. A dobozba nem fér be. Bemutatón nem merjük megmozdítani. Ilyenkor szokott megszületni a mondat: „Ebből kellene egy rendes panel.”

Ez a mondat a hobbielektronikában majdnem felér egy ünnepi pillanattal. A kapcsolás kinőtte a kísérleti állapotot.

A következő lépcső sokszor a forrasztható próbapanel. Ez már tartósabb, mint a dugdosós próbapanel, de még mindig kézzel alakítjuk ki rajta az összeköttetéseket.

Jó átmenet: megtanít forrasztani, gondolkodni a vezetékek útvonalán, és kicsit rákényszerít a rendre. Még nem igazi saját NYÁK, de már nem is az a madárfészek, amelyet egy rossz mozdulattal tönkre lehet tenni.

A saját NYÁK akkor jön képbe, amikor a kapcsolást többször is meg akarjuk építeni, dobozba kell tenni, másnak is oda akarjuk adni, vagy egyszerűen elegünk lett abból, hogy minden újraépítésnél ugyanazokat a vezetékeket számolgatjuk.

Ilyenkor a NYÁK nem úri huncutság, hanem időmegtakarítás. Egyszer kell rendesen megtervezni, utána sokkal tisztábban építhető, javítható és ismételhető.

Egy egyszerű Arduino-kiegészítőpanel jó példa erre. Legyen rajta mondjuk egy szenzorcsatlakozó, két nyomógomb, egy LED, néhány ellenállás és egy sorkapocs. Próbapanelen gyorsan összerakható. De ha ezt egy tanfolyamon tíz embernek kell kiosztani, vagy egy készülékbe be kell csavarozni, a próbapanel már nem megoldás.

Saját NYÁK-on viszont minden a helyére kerül: a csatlakozó kifelé néz, a LED látható, a gomb nyomható, a rögzítőfurat ott van, ahol a doboz engedi.

A „shield” gondolata is innen érthető meg igazán. Az Arduino-világban a shield olyan kiegészítőpanel, amely az alaplap csatlakozósoraira illeszkedik, és új képességet ad a rendszerhez. Lehet hálózati kapcsolat, motorvezérlés, kijelzőillesztés, relés kimenet vagy érzékelőcsatlakozó.

Egy shield azért jó tanulási példa, mert megmutatja a NYÁK mechanikai oldalát is. Nem elég, hogy a kapcsolás villamosan helyes. A tüskesoroknak pontosan oda kell kerülniük, ahol az Arduino aljzatai vannak. Az alkatrészeknek el kell férniük egymás fölött és mellett. A csatlakozók nem takarhatják ki a fontos részeket. Ha több panel kerül egymásra, a magasság is számít.

Ez már nem pusztán áramkör, hanem térbeli építkezés.

Műhelytipp: aki először tervez Arduino-shieldet, könnyen elfelejti, hogy a panel nem csak egyszerűen papíron fog létezni. A doboz fala, az USB-kábel, a tápdugó, a csavarfej és az egymásra rakott panelek magassága mind beleszólhatnak a végeredménybe. A NYÁK-tervezés ezért sokszor nem a kapcsolási rajzon bukik meg, hanem a „belefér-e?” kérdésen.

A saját NYÁK-tervezés ma már sokkal elérhetőbb, mint régen. Nem kell pauszpapíron vezetősávokat rajzolni, nem kell kézzel ragasztgatni a fóliamintát, és nem kell ipari tervezőrendszerben gondolkodni.

A KiCad például nyílt forrású, több operációs rendszeren használható elektronikai tervezőrendszer. Kapcsolási rajz készítésére, NYÁK-tervezésre, 3D-s megtekintésre és gyártási állományok előállítására is alkalmas.

A KiCad használata elsőre talán nagyon nagy ugrásnak tűnik, de valójában nagyon hasonlít ahhoz a gondolkodáshoz, amit próbapanelen már megtanultunk.

Először van egy kapcsolási rajz. Abban megmondjuk, mi mivel kapcsolódik össze. Utána jön a fizikai elrendezés: hová kerül az ellenállás, merre áll a csatlakozó, hol legyen a mikrokontroller, milyen széles legyen a vezetősáv. Végül jön az ellenőrzés: nincs-e szakadás, nincs-e véletlen rövidzár, elég nagyok-e a forrszemek, megmaradt-e minden szükséges távolság.

Kezdőként nem kell rögtön négyrétegű, nagysebességű, impedanciaillesztett csodapanelt tervezni. Sőt, jobb nem azzal kezdeni.

Egy LED-es kiegészítőpanel, egy szenzorillesztő, egy gombpanel vagy egy egyszerű relémodul sokkal jobb első feladat. Kevés alkatrész, jól követhető kapcsolás, kézzel is forrasztható méretek. Ilyenkor még nem az a cél, hogy „ipari szépségű” panel szülessen, hanem az, hogy megértsük a gondolkodást.

A jó első NYÁK olyan, mint a jó első kenyérsütés: nem biztos, hogy díjnyertes, de ha ehető, már rengeteget tanultunk általa.

Lehet, hogy a felirat túl kicsi lett. Lehet, hogy az egyik csatlakozó nem a legjobb helyre került. Lehet, hogy a LED felirata fordítva sikerült. Ezek nem tragédiák. A NYÁK-tervezésben a második változat gyakran azért jobb, mert az elsőn tapasztaltuk meg a képernyőn nem látható, csak kézbe fogva összeépítve látható kényelmetlenségeket.

Van azonban néhány alapszabály, amelyet érdemes már az elején komolyan venni. A tápvezeték legyen elég széles. A földvezetést ne apró, tekergő ösvényként kezeljük. A forrszem legyen akkora, hogy kézzel is lehessen forrasztani. A csatlakozók körül maradjon hely az ujjnak, csavarhúzónak, vezetéknek. A polaritásjelölés legyen egyértelmű.

Az 5 V és a GND feliratát ne spóroljuk le. A jövőbeli énünk nagyon hálás lesz érte.

A másik fontos tanulság: nem mindenből kell azonnal NYÁK. A próbapanelnek is meg van ebben a folyamatban a maga helye. Kísérletezésre, tanulásra, gyors ellenőrzésre kiváló. A saját NYÁK akkor éri meg, ha a kapcsolás már kiforrottabb, ha többször kell ugyanazt megépíteni, illetve ha mozgatni, dobozolni, használni szeretnénk.

A jó sorrend általában ez: kapcsolási ötlet, próbapanel, mérés, javítás, forrasztott prototípus vagy saját NYÁK. Aki kihagyja a kipróbálást, gyakran a gyártott panelen fizeti meg a sietség árát.

Műhelytipp: saját panel előtt érdemes legalább egyszer hangosan végigmondani a működést. Honnan jön a táp? Hol megy be a jel? Merre távozik? Mit és hol tudok mérni, ha nem működik? Hogyan szerelem ki a lapot, ha egyszer bedobozoltam? Furcsán hangzik, de ez a néhány kérdés sok rossz NYÁK-tól mentett volna már meg.

A mai hobbielektronika egyik legnagyobb ajándéka, hogy a NYÁK-tervezés már nem elérhetetlen szakmai titok. Persze jól csinálni – továbbra is tudást igényel. De elindulni sokkal egyszerűbb.

Egy Arduino mellé készült kis játékpanel, egy saját szenzormodul vagy egy rendezett tápelosztó már elég ahhoz, hogy az ember más szemmel nézzen a gyári áramkörökre is. Egyszer csak feltűnik, miért ott van a csatlakozó, miért olyan széles az a vezetősáv, miért maradt üresen az a sarok, és miért van minden fontos pont mellett odavaló felirat.

A NYÁK tehát ma sem távoli ipari háttérszereplő. Ott van a kezdő első villogójában, a tanár bemutatóeszközében, a fórumozó hétvégi projektjében és a mérnök prototípusában.

A különbség csak a bonyolultságban van. A gondolkodás alapja ugyanaz: legyen a kapcsolás átlátható, szerelhető, ismételhető és megbízható.

És talán éppen ezért szerethető ennyire. Mert a NYÁK nem varázsol, nem oldja meg helyettünk a rossz kapcsolást, és nem ment meg a figyelmetlenségtől. De ha jól bánunk vele, rendet vág a káoszban.

A próbapanelen még alakuló, bizonytalan elrendezésű ötletből tartós eszközt segít létrehozni. A vezetékrengetegből rézrajzolatot készít. Az elektronikából pedig valami olyat, amit már nemcsak megmutatni lehet, hanem használni is.

11245 nyak hobbipcb - Cseh Robert / TavIR - NYÁK,nyak,pcb
A saját NYÁK nem az első lépés, hanem a kipróbált kapcsolás rendezett, megismételhető formája

Az elfeledett hordozó, amely nélkül nincs modern elektronika

„A NYÁK akkor jó, ha nem kell vele foglalkozni.”

Ez elsőre hálátlan mondatnak tűnik, pedig nagy dicséret. Egy jól megtervezett nyomtatott áramköri lap nem hívja fel magára a figyelmet, nem kell hozzá külön magyarázat, nem kényszeríti az építőjét furcsa mozdulatokra.

Egyszerűen tartja az alkatrészeket, vezeti az áramot, elviseli a forrasztást, befér a dobozba, és működés közben csendben teszi a dolgát.

A gond akkor kezdődik, amikor ez nem így alakult.

Ha a csatlakozó rossz irányba néz, az rögtön kiderül. Ha a felirat az alkatrész alatt van, szereléskor bosszankodunk. Ha a furat túl kicsi, az alkatrész egyszerűen nem megy bele. Ha a tápvezető hajszálvékony, melegedhet és el is éghet. Ha két forrszem túl közel került egymáshoz, egyetlen ügyetlenül felvitt óncsepp is zárlatot okozhat.

Ezek nem látványos tervezési hibák, inkább apró kellemetlenségek. De a műhelyben éppen az apróságokból lesznek a hosszú, gondolkodó-bosszantó esték.

A NYÁK ezért jó tanító. Megmutatja, hogy az elektronika nem csak kapcsolási rajz és működtető programkód. A valóságban mindennek helye, mérete, iránya és szerelési következménye van.

Egy ellenállásnak lábtávolsága van. Egy sorkapocshoz csavarhúzó kell. Egy LED-et látni szeretnénk a dobozon kívülről. Egy programozó-csatlakozóhoz hozzá kell férni akkor is, amikor a panel már be van építve.

A terv képernyőn még lehet szép. Az igazi vizsga akkor jön, amikor kézbe vesszük.

11245 nyak thtpcb smdpcb - Cseh Robert / TavIR - NYÁK,nyak,pcb
Más korszak, más alkatrészek, de ugyanaz a cél: átlátható, javítható, működő elektronika.

Műhelytipp: a saját NYÁK első példánya ritkán tökéletes. Ez nem baj. A hibákból hamar kialakul egy belső ellenőrzőlista: polaritás, csatlakozóirány, furatméret, felirat, tápvezeték, rögzítés, mérőpont. Aki ezt egyszer végigjárta (megtapasztalta a sok kényelmetlenséget), utána sokkal jobb paneleket fog tervezni.

Érdemes néha elővenni egy régi panelt, és nem javítási céllal nézni, hanem tanulási szándékkal. Merre futnak a vastagabb vezetősávok? Hol van a táp bemenete? Melyik alkatrész melegedhetett? Miért oda tették a biztosítékot? Hol vannak a csavarhelyek? Mit jelöltek felirattal, és mit nem?

Egy gyári panelen rengeteg döntés látszik, még akkor is, ha a tervezője nincs ott, hogy elmagyarázza.

Aki saját áramkört épít, annak előbb-utóbb érdemes ezt a szemléletet megtanulnia. Nem kell azonnal bonyolult panelben gondolkodni. Egy gombpanel, egy LED-sor, egy szenzorillesztő vagy egy egyszerű Arduino-kiegészítő is elég jó tanár.

A lényeg nem az, hogy elsőre tökéletes legyen, hanem hogy érthető legyen: mit miért tettünk oda, ahová tettük.

A NYÁK-ban az a szép, hogy összeköti a rajzot a tárggyal. A kapcsolási rajz még csak egy gondolat. A próbapanel már a kísérlet. A saját NYÁK viszont végleges(nek induló) döntés: ezt a kapcsolást így szeretném megépíteni, így szeretném használni, így szeretném majd újra elővenni fél év múlva is.

Ez a pillanat sok hobbielektronikásnak ismerős. Amikor az ember először tart a kezében olyan panelt, amelyet ő rajzolt meg, abban van valami különös öröm és büszkeség. Még akkor is, ha az egyik felirat fejjel lefele is sikerült.

A nyomtatott áramköri lap tehát nem csupán egyszerű hordozó. Nem csak „az a zöld lap”. Inkább az elektronika rendezett manifesztálódása.

Rajta találkozik a villamos terv, a mechanikai kialakítás, a gyártás, a szerelés és a javíthatóság. Ha jól sikerül, természetesnek vesszük. Ha rosszul, azonnal bosszankodunk.

Ezért érdemel ez a lap és a története egy saját napot, még ha csak játékosan is. Anyák napján virág jár. A NYÁK-napon talán elég egy nagyító, egy tiszta forrasztópáka hegye, és egy régi panel, amelyet nem kidobunk, hanem megnézünk rajta valamit figyelmesen.

Mert minden vezetősáv mögött van egy döntés, minden forrszem mögött egy alkatrész, és minden jó panel mögött ott van a kérdés: hogyan lehet ezt egyszerűbben, megbízhatóbban, szebben megépíteni?

Felhasznált források

  • A NYÁK napja! – TavIR
  • Nyomtatott áramkör – Wikipedia
  • Printed circuit board – Wikipedia
  • Wire-wrap technika – Wikipedia
  • Charles Ducas szabadalma – Google Patents
  • Paul Eisler szabadalma – Google Patents
  • KiCad – hivatalos oldal
  • Arduino UNO Rev3 dokumentáció
  • Rejtett szívek és térképek az áramkör mélyén – TavIR

Kapcsolódó cikkek:

– A NYÁK napja!
– Elektronika a művészetben

Tags: nyák pcb

Post navigation

Előző DS3231 és DS1307 RTC modul: CR2032 vagy LIR2032?
Következő ESP32 család – Hát én immár kit válasszak?

Kapcsolódó anyagok

ESP32 család – Hát én immár kit válasszak? EPS kiválasztási stratégia
  • Cikk
  • ESP8266/ESP32

ESP32 család – Hát én immár kit válasszak?

2026.05.15.
DS3231 és DS1307 RTC modul: CR2032 vagy LIR2032? DS1307/DS3231 RTC modulok és az akku/elem
  • Cikk
  • Mélyvíz
  • Tippek

DS3231 és DS1307 RTC modul: CR2032 vagy LIR2032?

2026.04.20.
ESP-IDF 6.0: nagy ugrás vagy fájdalmas nagytakarítás? 11123 ispidf 55 60 melyviz - Cseh Robert / TavIR - NYÁK,nyak,pcb
  • Cikk
  • Mélyvíz

ESP-IDF 6.0: nagy ugrás vagy fájdalmas nagytakarítás?

2026.03.21.

Hírlevél

Hogy az újdonságokról első kézből értesülj:
→ Feliratkozás a Hírlevélre

Ingyenes tanfolyam

60 nap alatt Arduino - az ingyenes tanfolyam
→ Kattints ide és iratkozz fel!
60 nap alatt Arduino

Szeretnél egy lépéssel a többiek előtt járni?

Ne hagyd ki a legújabb tanfolyamokat, amik még csak most bontogatják szárnyaikat.

Legyél te az első! Tanfolyamok

Alkatrész-tár

→ TavIR WebShop
→ Tanulókészletek

Témakörök

  • Cikk (60)
  • Hír (42)
  • Könyv (39)
    • Egyszerű elektronika tippek (18)
    • ESP8266/ESP32 (2)
    • Mélyvíz (12)
    • Mit ne használjunk Arduino projektekben? (6)
  • OmegaFlux (2)
  • Tippek (60)
    • Gyorstippek (20)
    • Tippek-trükkök (AVR) (21)
    • Tippek-trükkök (ESP8266/ESP32) (5)

Fórum

  • Apróhirdetés - csere-bere :: Re: Elajándékoznám mérnökhallgatónak ami a fotón látható!
  • Tovább a TavIR Fórumra...

TavIR WebShop

→ Tovább a TavIR WebShopba
TavIR LCD4x20 (kék-fehér, 2004)
TavIR LCD4x20 (kék-fehér, 2004)

A kijelző 4 x 20 karakteres kialakítású, mely az KS0066 [...]

JT-A1250 1.25 csatlakozó, 2 pin, 20cm, szerelt apa (1.25mm, micro, lengő)
JT-A1250 1.25 csatlakozó, 2 pin, 20cm, szerelt apa (1.25mm, micro, lengő)

JT-A1250 / Joint Tech A1250 sorozatú, 1.25 mm raszterű, 2 [...]

4x Optocsatolt FET kapcsolómodul (PWM, 36V/5..20A)
4x Optocsatolt FET kapcsolómodul (PWM, 36V/5..20A)

A 4 csatornás MOSFET kapcsoló modul akkor jön jól, amikor [...]

1.47" IPS TFT (172x320; ST7789;SPI)
1.47" IPS TFT (172x320; ST7789;SPI)

Kompakt színes kijelző Arduino, ESP32, STM32 és Raspberry Pi alapú [...]

ESP32‑S3 WROOM-N16R8 CAM Development Board (Wi‑Fi + Bluetooth)
ESP32‑S3 WROOM-N16R8 CAM Development Board (Wi‑Fi + Bluetooth)

Az ESP32‑S3 WROOM‑N16R8 CAM fejlesztőpanel akkor jön jól, amikor a [...]

NodeMCU ESP32 / NodeMCU32 (ESP32-WROOM-32D; CP2102; 30pin; USB-C)
NodeMCU ESP32 / NodeMCU32 (ESP32-WROOM-32D; CP2102; 30pin; USB-C)

Az ESP32 DevKit V1 USB-C CP2102 30 pin fejlesztőpanel akkor [...]

2.8" TFT LCD (240*320; SPI; Touch) + SD (ILI9341)
2.8" TFT LCD (240*320; SPI; Touch) + SD (ILI9341)

A 2.8″ TFT LCD (240×320; SPI; Touch) + SD (ILI9341) [...]

TavIR IIC-LCD illesztő (TWI/I2C/I2CLCD)
TavIR IIC-LCD illesztő (TWI/I2C/I2CLCD)

Karakteres LCD kijelző I 2 C buszra - kevesebb vezetékkel, [...]

WT32‑ETH01 - ESP32 Ethernet, Wi‑Fi, Bluetooth modul
WT32‑ETH01 - ESP32 Ethernet,  Wi‑Fi,  Bluetooth modul

A WT32‑ETH01 egy professzionális beágyazott hálózati gateway modul , amely [...]

Meghajtómotor (fém-áttétel, 2 oldalas)
Meghajtómotor (fém-áttétel, 2 oldalas)

A Meghajtómotor (fém-áttétel, 2 oldalas) egy TT-formátumú, 3 V-6 V [...]

4x összefűzött 8x8 mátrix LED (MAX7219/MAX7221)
4x összefűzött 8x8 mátrix LED (MAX7219/MAX7221)

A 4x összefűzött 8×8 mátrix LED (MAX7219/MAX7221) egy kompakt, 8×32 [...]

E22-900T22U USB LoRa modul
E22-900T22U USB LoRa modul

Az Ebyte E22-900T22U USB LoRa modul USB csatlakozású, LoRa szórt [...]

Címkék

alappanel Arduino Arduino nap Arduino nap 2023 art AVR biztosíték darlington dióda eeprom egyszerű elektronika elem ellenállás ESP Espressif Systems flash Forrasztás ft232 fusebit hőmérő i2c i2clcd infravörös ISP JTAG kijelző LCD lm35 MOSFET motor nyák pcb páratartalom Relé RTC telepítés tmp36 tranzisztor Történelem Uno wiring WOM Zener április 1 óra

Archívum

  • 2026. május (2)
  • 2026. április (2)
  • 2026. március (5)
  • 2026. február (3)
  • 2026. január (3)
  • 2025. december (2)
  • 2025. november (2)
  • 2025. október (3)
  • 2025. augusztus (3)
  • 2025. július (7)
  • 2025. június (4)
  • 2025. május (6)
  • 2025. április (3)
  • 2025. március (3)
  • 2025. február (1)
  • 2025. január (6)
  • 2024. december (5)
  • 2024. november (5)
  • 2024. október (6)
  • 2024. szeptember (5)
  • 2024. augusztus (4)
  • 2024. július (3)
  • 2024. június (1)
  • 2024. május (3)
  • 2024. március (1)
  • 2024. február (2)
  • 2024. január (1)
  • 2023. december (5)
  • 2023. szeptember (2)
  • 2023. augusztus (6)
  • 2023. július (2)
  • 2023. június (1)
  • 2023. május (1)
  • 2023. április (10)
  • 2023. február (1)
  • 2022. szeptember (2)
  • 2022. július (1)
  • 2022. május (6)
  • 2022. április (1)
  • 2022. március (2)
  • 2022. január (3)
  • 2021. december (1)
  • 2021. november (4)
  • 2021. október (2)
  • 2021. szeptember (1)
  • 2021. július (1)
  • 2021. május (2)
  • 2021. április (1)
  • 2021. március (2)
  • 2020. szeptember (1)

Eddig nem olvasott...

ESP32 család – Hát én immár kit válasszak? EPS kiválasztási stratégia
  • Cikk
  • ESP8266/ESP32

ESP32 család – Hát én immár kit válasszak?

2026.05.15.
A NYÁK napja: apró rézösvények a zöld mezőn 11245 nyak - Cseh Robert / TavIR - NYÁK,nyak,pcb
  • Cikk

A NYÁK napja: apró rézösvények a zöld mezőn

2026.05.01.
DS3231 és DS1307 RTC modul: CR2032 vagy LIR2032? DS1307/DS3231 RTC modulok és az akku/elem
  • Cikk
  • Mélyvíz
  • Tippek

DS3231 és DS1307 RTC modul: CR2032 vagy LIR2032?

2026.04.20.
Signetics WOM-25120: Egy alternatív adatarchitektúra újrafogalmazása a félvezetők korában (ChipTeszt!) WOM-25120 mérés
  • Hír

Signetics WOM-25120: Egy alternatív adatarchitektúra újrafogalmazása a félvezetők korában (ChipTeszt!)

2026.04.01.

Információk

Cégadatok-impresszum | Használati feltételek
Adatvédelmi irányelvek | Kapcsolat

Elérhetőség

Ügyfélszolgálat: +36 (20) 99-23-781
E-mail: avr (kukac)tavir (pont) hu
Iroda/telephely: 1181 Budapest, Szélmalom utca 13.
Copyright © TavIR Minden jog fenntartva | DarkNews by AF themes.
TavIR
Manage your privacy

To provide the best experiences, we and our partners use technologies like cookies to store and/or access device information. Consenting to these technologies will allow us and our partners to process personal data such as browsing behavior or unique IDs on this site and show (non-) personalized ads. Not consenting or withdrawing consent, may adversely affect certain features and functions.

Click below to consent to the above or make granular choices. Your choices will be applied to this site only. You can change your settings at any time, including withdrawing your consent, by using the toggles on the Cookie Policy, or by clicking on the manage consent button at the bottom of the screen.

Funkcionális Always active
A technikai tárolás vagy hozzáférés szigorúan szükséges az előfizető vagy felhasználó által kifejezetten kért konkrét szolgáltatás használatának lehetővé tételének jogos céljához, vagy kizárólag a közlés elektronikus hírközlő hálózaton keresztüli továbbításának céljához.
Beállítások
A technikai tárolás vagy hozzáférés a jogos célból szükséges, hogy olyan beállításokat tároljunk, amelyeket az előfizető vagy a felhasználó nem kért.
Statisztika
Kizárólag statisztikai célokra használt technikai tároló vagy hozzáférés. The technical storage or access that is used exclusively for anonymous statistical purposes. Without a subpoena, voluntary compliance on the part of your Internet Service Provider, or additional records from a third party, information stored or retrieved for this purpose alone cannot usually be used to identify you.
Marketing
A technikai tárolás vagy hozzáférés felhasználói profilok létrehozásához szükséges hirdetések küldéséhez, illetve a felhasználó nyomon követéséhez egy vagy több weboldalon hasonló marketingcélokból.
Statistics

Marketing

Features
Always active

Always active
Manage options Manage services Manage {vendor_count} vendors Read more about these purposes
Manage options
{title} {title} {title}
