Nem ritka, hogy az ember egy új modulhoz nyúl, és magabiztosan építi be a megszokott sémák szerint. Pontosan ez történt velem is. Egy egyszerű NTC hőmérséklet-érzékelőt csatlakoztattam az Arduino UNO-hoz. A cél: gyors visszajelzés a környezeti hőmérsékletről, pár sor kód, semmi bonyolult. A modul ismerős volt, háromtűs, a feliratozás klasszikus: –, +, S.
Gyors breadboard összekötés, analóg A0 bemenet, soros monitor elindítva – és már jöttek is az értékek. Vagyis… valami jött. -273,15 °C. Majd egy kis ugrálás, aztán 0.00 °C. Kábelcsere, újra feltöltött program, másik analóg láb – még mindig semmi. Mivel maga a szenzor kézben tartva, megérintve sem adott változást – nyílvánvaló volt: valami más hibádzik. De nem a szokásosak közül.
Előkerült egy másik, szinte teljesen azonos külsejű modul. Bekötöttem, feltöltöttem ugyanazt a kódot – és voilá: 23,4 °C, stabil és életszerű érték. Itt kezdődött az igazi rejtély – és végül egy apró, de döntő különbség hozta meg a választ.
Nem csak sorrend kérdése…
Az Arduino-kompatibilis szenzorok esetében gyakran háromtűs csatlakozókra épül a kommunikáció, ezek a kis csatlakozók pedig első ránézésre teljesen szabványosnak tűnhetnek. A lábak feliratai többnyire –, + és S, ami sokakat megtéveszthet, hiszen ezek nem mindig jelentik ugyanazt, vagy legalábbis nem biztos, hogy ugyanabban a sorrendben. Mit jelentenek ezek a jelölések?
- – vagy GND: földelés, vagyis a negatív pólus, amely a rendszer visszatérő ága.
- + vagy VCC: ez a tápfeszültség, többnyire 3.3 V vagy 5 V – attól függően, milyen feszültséggel működik az adott szenzor.
- S vagy SIG: a szenzor kimeneti jele, amelyet az Arduino beolvas. Ez lehet analóg vagy digitális adat is, típustól függően.
És itt is első ránézésre minden stimmel: a modul háromlábú, szépen feliratozott – mínusz, plusz, S (jel). A csatlakozót bedugom, a szenzort melegítem, a soros monitoron pedig megjelenik… a semmi. Vagy éppen egy érték, ami meg sem moccan. Nincs semmilyen hibaüzenet, nem füstöl a szenzor, nem omlik össze a program – csak éppen nem történik semmi. És éppen ez benne az alattomos.
A háromtűs modulok egyik legnagyobb csapdája ugyanis nem abban rejlik, hogy a vezeték rossz helyre kerül. A probléma forrása az, hogy a jelfelirat (SIG) nem mindig ugyanahhoz a fizikai tűhöz tartozik. Két azonos kinézetű modul, eltérő gyártótól – és máris máshol van a föld, máshol a jel. A sorrend tehát nem logikai kérdés, hanem fizikai kiosztásbeli eltérés.
Itt lép be a villamosmérnöki szempont: a mért érték akkor lesz helyes, ha az Arduino a feszültségosztó középpontját figyeli. Ezt a pontot hívjuk osztópontnak, ahol a hőmérséklet-érzékeny elem (például az NTC) és a fix ellenállás összeér. A feszültség itt változik, ahogy a hőmérséklet is – és ha ezt kötjük az analóg bemenetre, minden rendben van.
Csakhogy ha a „SIG” felirat valójában a GND pontra vezet, akkor az Arduino bemenetén mindig 0 volt lesz. Mindegy, mennyit változik a hőmérséklet – nincs feszültségváltozás, nincs értelmezhető adat. Ugyanez igaz akkor is, ha a SIG láb a VCC-hez csatlakozik: ebben az esetben 5 voltot mér folyamatosan, ami 1023-as analóg értéket jelent – azaz szintén használhatatlan eredmény.
A modul működik – csak éppen nem azt a pontot figyeljük, amit kellene. A hiba nem látványos, de annál alattomosabb.
Ez a fajta bekötési eltérés különösen megtévesztő, mert nem jár látható következményekkel. A panel nem forrósodik túl, nem ég el semmi, sőt, még az Arduino is működőképes marad. De a rendszer nem mér. Csak egy látszólag szabványos csatlakozás van rossz helyen, és máris vakon dolgozik az egész áramkör.

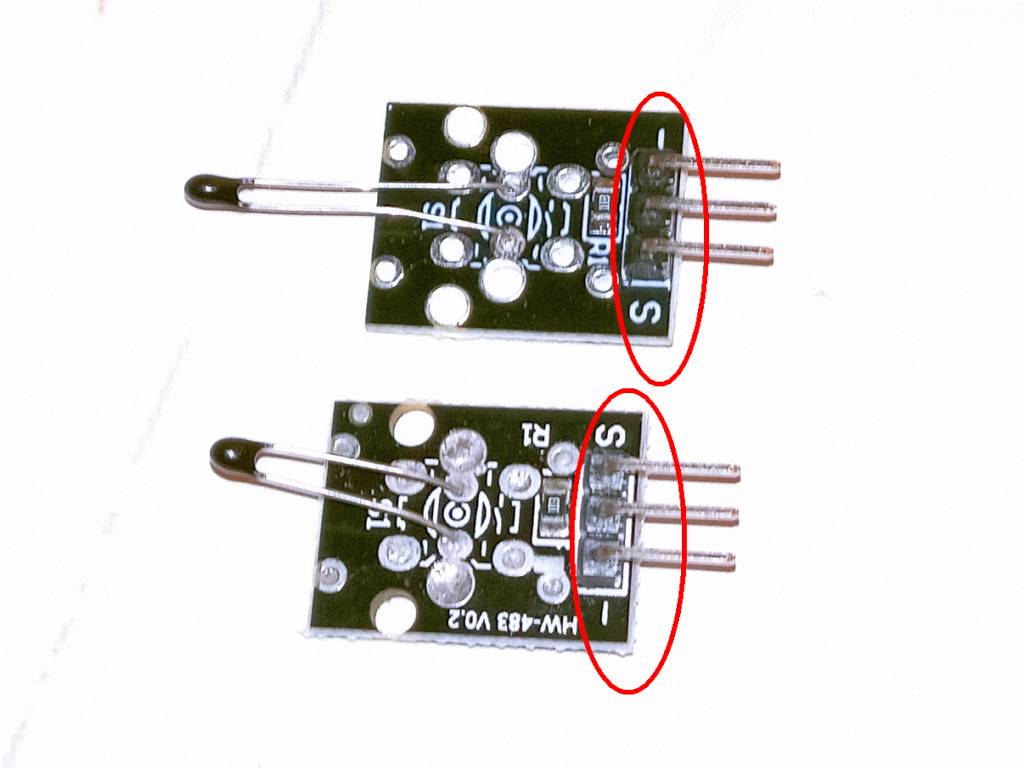

És a gyártó a feliratozást rontotta el, – hiszen az áramköri lap, a nyáklap teljesen azonos. Csak sikerült a felirat réteget elrontani. Megoldás: az alsó lap, amin a HW-483 V0.2 felirat van – az a jó jelölésű.
És ez a legrosszabb: a gyártó felcseréli a feliratokat!
Fix nulla? Lehet, hogy csak rossz lábat figyelsz!
Az analóg szenzorok, így például az NTC hőmérséklet-érzékelők működési elve egyszerű, mégis ravasz: a szenzorelem egy feszültségosztó áramkör része. Ez az elrendezés két sorba kötött ellenállásból áll – az egyik fix, a másik maga a szenzor. A kettő közös pontján mérhető feszültség a szenzor állapotától függően változik, ez az a jel, amit az Arduino analóg bemenete értelmezni tud.
A lényeg az osztópont, vagyis az a csomópont, ahol a két ellenállás összeér. Ezt a pontot kell az Arduino A0 (vagy más) bemenetére vezetni. Ha ez a kapcsolat megvan, akkor a rendszer működik: a szenzor ellenállásának változását feszültségváltozásként tudjuk követni. A hőmérséklet emelkedésével például az NTC ellenállása csökken, így az osztóponton mért feszültség is csökken – az Arduino ezt beolvassa és feldolgozza.
A probléma ott kezdődik, ha a SIG (jel) láb ((vagy amit annak hiszünk) nem az osztópontról jön.
Ha a SIG láb a földpotenciálra (GND) van kötve – akár azért, mert a modul lábkiosztása fel van cserélve –, akkor az Arduino bemenetére minden esetben 0 V jut. Ez nem hiba a szó szoros értelmében, hiszen az áramkör nem zárlatos, nem túlterhelt, de a rendszer nem tudja érzékelni a szenzor állapotát. A jel hiányzik. A mért érték rögzül a skála alsó végén – ez az Arduino esetén tipikusan a 0 analóg egység, amit sokszor 0 °C-nak vagy -273,15 °C-nak értelmezünk a számítás során.
A SIG értelmezhető jelet csak akkor ad, ha ténylegesen az osztóponttal van összeköttetésben. Ha más pontot figyel az Arduino, akkor a 0 (nulla, zéro) a leggyakoribb eredmény – változás nélkül.
Fontos tudni, hogy ezek a hibák a gyakorlatban nem okoznak látványos működési problémát: a panel nem melegszik túl, a mikrokontroller sem hibásodik meg. A program fut, az adat „jön” – csak éppen nem az a jel, amit valójában mérni szeretnénk. Ez teszi ezt a hibát alattomossá: könnyen hihető, hogy a rendszer rendben működik, miközben valójában teljesen vak a környezeti változásokra.
A feszültségosztó működésének ellenőrzéséhez érdemes multiméterrel ránézni a SIG pontra: ha a hőmérséklet változtatására semmit nem változik a feszültség, vagy ha az mindig 0.00 V, akkor biztosak lehetünk benne: rossz pontot figyel az Arduino.
Egy jól megépített feszültségosztóban a SIG lábon jellemzően 0,5 V–4,5 V közötti értékeket mérünk, attól függően, hogyan alakul a szenzor ellenállása. A szélsőértékek rögzülése mindig hibás bekötésre utal.
Ez a rejtett csapda különösen kellemetlen lehet, ha a rendszer automatikus döntéseket hoz (pl. fűtés szabályozás), mert hibás adat alapján téves működés történik.
Mikor okozhat kárt a rossz bekötés?
A legtöbb esetben a rossz bekötés nem okoz maradandó károsodást, különösen, ha csak a GND és SIG lábak lettek felcserélve. Ilyenkor a modul ugyan nem működik megfelelően, de fizikailag általában nem sérül. Az eszköz valószínűleg túléli a hibás bekötést, főleg ha rövid ideig volt áram alatt. A probléma sokkal inkább abban rejlik, hogy az eszköz hibás adatot szolgáltat – és ez félrevezetheti az egész rendszert. Egy fűtésvezérlő például bekapcsolhat akkor is, amikor nem kellene, vagy nem kapcsol be, amikor épp szükség lenne rá.
A gond akkor kezdődik, ha a VCC, vagyis a tápfeszültség kerül rossz lábra. Például ha a tápfeszültség közvetlenül a jelbemenetre jut, az érzékelő túlterhelődhet, az Arduino analóg bemenete pedig megsérülhet. Ez főként akkor jelent gondot, ha a mikrokontroller olyan bemenettel rendelkezik, amely nem védett belsőleg – például Zener dióda vagy soros ellenállás hiányában. A 3.3 V-os rendszerek még érzékenyebbek: egy 5 V-os túlfeszültség is elegendő lehet az ADC részleges vagy teljes tönkremeneteléhez.
Léteznek szenzorok, amelyek beépített védelmi áramkörökkel – például soros ellenállással, védődiódával vagy feszültségosztóval – csökkentik a hibás bekötés kockázatát. Azonban ezek a megoldások sem nyújtanak teljes biztonságot. Egyes olcsóbb vagy házilag forrasztott modulok például egyáltalán nem tartalmaznak ilyen védelmet. Emiatt minden bekötés előtt alapvető fontosságú legalább egyszer ellenőrizni a csatlakozók feszültségszintjeit. Használj multimétert vagy logikai szondát, és mérj rá minden vezetékre, mielőtt ténylegesen bekötöd. Ne csak a láb feliratára hagyatkozz, hanem ténylegesen ellenőrizd, hogy a várt pontokon valóban a megfelelő feszültségek jelennek meg.
Hibák, amelyek nem tűnnek hibának…
És persze ha a kábelben az erek sorrendjét is felcseréljük – még érdekesebb hibákat kapunk!
… ⚠️ avagy mi történik, ha a jel nem oda kerül, ahová kéne?
Ha a háromtűs szenzort rossz sorrendben csatlakoztatjuk – és a SIG láb nem az osztópontot éri el, hanem például a földet vagy a tápot –, az Arduino analóg bemenete nem tud értelmes adatot beolvasni. Ez nem feltétlenül jár azonnali hibával, nem történik füstjelzés vagy szakadás – de a rendszer innentől vakon mér (valamit).
A három leggyakoribb hibás bekötési állapot:
- SIG a GND-n: A bemenet mindig 0 V-ot mér. Az Arduino ezt 0-ként értékeli. A szenzor működhet, változhat az ellenállása, de erről a mikrokontroller semmit sem érzékel. A kód ugyan fut, de a bemenet nem hordoz információt.
- SIG a VCC-n: A bemenet 5 V-ot vagy 3,3 V-ot kap, a mért érték mindig 1023 (vagy maximum ADC-érték). Itt sincs információ, csak telített jel. Ha hosszabb ideig történik ilyen bekötés, különösen 3,3 V-os mikrokontroller esetén, az ADC bemenet akár túl is terhelődhet, mivel sok típusnál nincs beépített védelem.

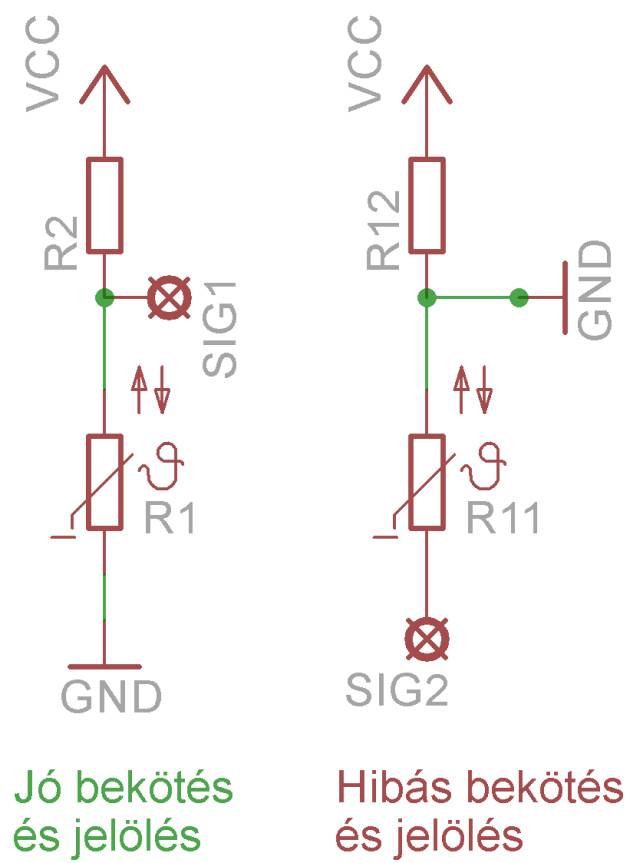

- Fordított feszültségosztó, de helyes SIG bekötés: Ebben az esetben nem GND vagy VCC van a bemeneten, hanem ténylegesen az osztópont, csak a szenzor és az ellenállás helyet cseréltek. Itt nem áll meg az adat, de a feszültség viselkedése ellentétes lesz: például hőmérséklet-emelkedésre nem csökken, hanem nő az érték. A mérés ilyenkor létezik, de az iránya félrevezető. Automatizált szabályzásnál ez hibás működéshez vezethet.
Ez utóbbi, harmadik típusú hiba a legnehezebben észrevehető: a jelek „működnek”, a számok változnak, de a rendszer logikája torzul el. Melegre hűt, sötétre világít – csak mert fordított szemszögből nézi a világot.
Egy fórumhozzászólás a Particle közösségből például így fogalmaz:
„Higher temperatures to the sensor causing lower values probably means that the library wants your sensor on the low‑side of the voltage divider instead of the high side.” (Forrás: Particle Community)
A hiba felismerése sokszor csak összehasonlítással vagy méréssel lehetséges. Ha van egy jól működő példány, annak jeleit érdemes összevetni az új eszközzel – akár párhuzamosan is. Egy multiméterrel végzett gyors méréssel máris kiderülhet, hogy a SIG tényleg az osztópontot kapja-e, vagy csak dísznek lett bekötve.
A legjobb védekezés itt is a megelőzés: ismerd meg a modul típusát, ellenőrizd a feliratokat, mérj rá, mielőtt bedugnád. Ha van lehetőséged, érdemes egy tesztprogrammal kipróbálni az eszközt már az első használat előtt.
Zárszó – hogyan kerüld el a hibás bekötéseket?
A háromtűs szenzorok sokak számára kényelmes megoldást jelentenek: könnyen csatlakoztathatók, szabványosnak tűnő kiosztással rendelkeznek, és Arduino környezetben is gyorsan használatba vehetők. Éppen ez a látszólagos egyszerűség rejti a legtöbb csapdát.
Az eltérő lábsorrend, a nem egységes feliratozás és a névlegesen azonos modulok közötti fizikai különbségek könnyen ahhoz vezetnek, hogy a SIG láb nem a feszültségosztó osztópontjára kerül, hanem a táp vagy a föld csatlakozójára. Ez nem okoz rögtön műszaki hibát – de a rendszer teljesen elveszíti az érzékelőképességét.
Az ilyen jellegű hibák felismeréséhez nem elegendő pusztán a kód működését nézni. A feszültség szintjét kell ellenőrizni – és ezt csak műszerrel (vagy a programba épített debug/szerviz funkcióval) lehet biztosan ellenőrizni.
Mit tehetsz, hogy elkerüld a hibát?
- Ellenőrizd a feliratokat!
Ne hagyatkozz megszokásra vagy külső hasonlóságra. A SIG–VCC–GND és a GND–VCC–SIG sorrend vizuálisan megtévesztő lehet. Mindig olvasd el, mit jelölnek a betűk, és győződj meg róla, hogy valóban az általad várt jel került az Arduino bemenetére. - Mérj multiméterrel!
Bekapcsolás után nézd meg a SIG pont feszültségét:
– ha fixen 0V, akkor GND-re került,
– ha fixen 5V (vagy 3,3V), akkor VCC-re,
– ha változik 0.5…4.5V (1…2.7V) között, akkor jó helyen vagy.
Ezt a vizsgálatot érdemes minden új modulnál elvégezni – különösen, ha a forrás nem megbízható. A jeleken amit mérned kell ideális esetben:
– GND: 0 V – ez az alap, itt mindig nullát kell mérned,
– VCC: 3.3 V vagy 5 V (attól függően, hogy mi az Arduino tápja, és hogy a modul mire van felkészítve),
– SIG: változó feszültség, ami érzékelés közben módosul – például melegítésre csökken vagy nő, típustól függően. - Teszteld egy minimalista programmal!
Egy egyszerű analóg beolvasásra épülő kóddal már pár másodperc alatt látszik, hogy az érték változik-e. A változás megléte azonban még nem elég – a változás iránya is számít. Ha melegítésre nő az érték, akkor lehet, hogy az osztó logikája fordított.
1 2 3 4 5 6 7 8 | void setup() { Serial.begin(9600); } void loop() { int val = analogRead(A0); Serial.println(val); delay(500); } |
- Rögzítsd a tapasztalatokat!
Egy címkével, matrica segítségével megjelölheted a helyesen bekötött modulokat. Írj jegyzetet, rajzold le a működő verziót – így legközelebb nem kell újra próbálgatni.
Legfontosabb tanács: Ne a vezeték színe, ne a tüskék sorrendje, hanem a tényleges villamos viselkedés alapján ítéld meg a bekötést. A jó jel onnan jön, ahol a fizika diktálja – nem onnan, ahol a műanyag borítás mutatja.
Záró gondolat – mire figyelj legközelebb?
Háromtűs modulokkal dolgozva mindig legyen nálad:
- egy megbízható multiméter, amellyel gyorsan ellenőrizheted a feszültségszinteket,
- a modul gyártói adatlapja vagy annak elérhető, letöltött változata, különösen ha többféle modult is használsz,
- egy egyszerű tesztprogram, amely segít az értékek gyors kiolvasásában és összehasonlításában.
Emellett hasznos lehet egy kis jegyzetfüzet vagy digitális dokumentum, amiben feljegyzed, melyik modul hogyan működött, milyen bekötéssel volt kompatibilis, és volt-e vele bármilyen probléma. Ez különösen akkor jön jól, ha több hasonló típusú szenzor is van a gyűjteményedben.
Ha ezek kéznél vannak, a hibás bekötés esélye jelentősen csökken. A legfontosabb tanulság: ne bízd magad a színekre vagy a csatlakozók elrendezésére – mindig a konkrét modul felirata és mérési adatai számítanak. Ha valamiben nem vagy biztos, inkább nézz utána, mérj rá, vagy kérdezz – ez sok bosszúságtól kímél meg.
Érdemes lehet az is, hogy ha már sikerült egy modult jól bekötni, jelöld meg azt valamilyen címkével vagy színkóddal, esetleg jegyezd fel a lábkiosztást egy matricán a modul hátuljára. Így legközelebb is biztosan jól csatlakoztatod, és más is könnyen használhatja.
Tapasztalatod van hasonlóval?
Írd meg kommentben, ha már futottál bele háromtűs szenzor bekötési hibába – vagy ha te is találkoztál már hibás bekötéssel. Mit okozott? Hogyan derült ki? Milyen környezetben használtad a szenzort – oktatási projektben, hobbi célra vagy éles alkalmazásban? Az is érdekes lehet, hogy hogyan sikerült rájönni a hibára: méréssel, próbálgatással, netán egy közösségi fórumon olvasott hasonló eset alapján. A közösségi tapasztalat sokat segít másoknak is – különösen, ha gyakorlati példával, képpel vagy kódrészlettel is alá tudod támasztani, amit tapasztaltál.
Gyakran ismételt kérdések
Kérdés: Miért mér mindig 0 V-ot az Arduino analóg bemenetem a szenzornál?
Válasz: Ez gyakran azért történik, mert a SIG kivezetés rossz helyre – például a GND-re – van kötve, így az analóg bemenet nem a feszültségosztó középpontját érzékeli.
Kérdés: Honnan tudom, hogy rosszul van bekötve a SIG láb?
Válasz: Ha a SIG állandó 0 V-ot vagy 5 V-ot ad, és nem változik a szenzor hatására, akkor valószínűleg nem a feszültségosztó középpontjáról mér.
Kérdés: Mit érdemes multiméterrel ellenőrizni szenzorbekötés előtt?
Válasz: Érdemes a SIG és GND közötti feszültséget ellenőrizni – a változó érték azt jelzi, hogy jól van bekötve a feszültségosztó.
Kérdés: Mi történik, ha a feszültségosztó fel van cserélve?
Válasz: A szenzor értéke fordítottan változik, vagy fix értéket adhat, de akár a teljes működés is meghiúsulhat.
Kérdés: Veszélyes lehet a rossz bekötés az Arduino számára?
Válasz: Igen, ha a feszültségosztó helyett közvetlenül a tápfeszültséget kötöd a bemenetre, az hosszú távon károsíthatja az analóg bemenetet.
Kérdés: Mi az a SIG pont, és miért fontos?
Válasz: A SIG pont a feszültségosztó kimenete, amely a mért feszültséget adja az Arduino-nak – ezt kell az analóg bemenetre kötni.
Kérdés: Hogyan kerülhető el a hibás bekötés?
Válasz: Mindig nézd meg az adott modul nyomtatott áramkörének feliratait, és multiméterrel is ellenőrizd a feszültségeket bekötés előtt.
